MANUAL

RASTREAMENTO WEB

Introdução

A plataforma de rastreamento da Satcom Rastreadores tem como objetivo auxiliá-lo na sua gestão de frota. Você poderá operar de qualquer computador, em qualquer lugar e a qualquer hora. Além de saber a localização de seu(s) veículo(s) também disponibiliza diversas ferramentas que estão explicadas neste manual.

1. Tela inicial de acesso ao rastreamento

Após receber o e-mail com os dados de login e senha, clique no link que está no corpo do e- mail.

• 1. Insira seu login
• 2. Insira sua senha
• 3. Efetue o login no portal de rastreamento

1.1 Tela inicial após login

Clique em:

• 1. Monitoramento
• 2. Sistema
• 3. Rastrear
• 4. Mapa

Neste momento você irá acessar a tela do mapa de rastreamento

• 1. Selecione o filtro que deseja utilizar
• 2. Digite a placa do veículo, todos ou o nome do motorista para pesquisa
• 3. Clique na lupa para pesquisar

Na caixa de seleção escolha uma das opções de filtro para pesquisa. Pode ser a placa (individualmente), CPF ou CNPJ, todos os veículos (este filtro permite caso tenha mais e um veículo, mostrar todos ao mesmo tempo no mapa) ou motorista (que pode ser previamente cadastrado em nosso portal)

1.2 Grid de informações

Além de visualizar o veículo no mapa, você poderá contar com um grid e expandir as informações da placa, data e hora da posição, tempo desatualizado, endereço, coordenadas geográficas onde o veículo se encontra (latitude e longitude), status de ignição, velocidade e saídas (configuração do equipamento)

• 1.Clique no ícone “grid de informações” role a tela com o scroll do mouse para visualizar o grid
• 2. Grid visualizado
• 3. Clique no ícone “olhinho” para visualizar o veículo no mapa de rastreamento

• 4. Escolha a data inicial de geração do percurso que será exibido
• 5. Escolha a data final de geração do percurso que será exibido
• 6. Clique no botão “gerar percurso” para exibir no mapa de rastreamento

• 7. Os ícones em verde que aparece no mapa, após exibir o percurso, informará status de ignição (ligada/desligada) como também a data e hora em que o veículo passou no local podendo direcionar também a imagem para o google maps/street view

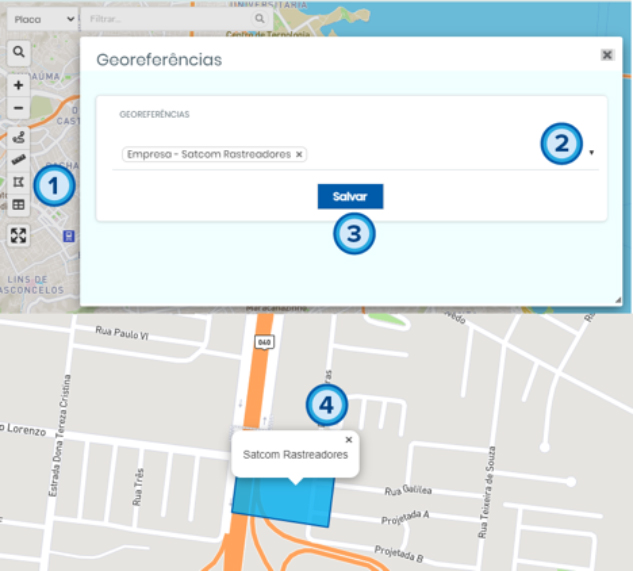

1.3 Visualização de áreas no mapa

Nesta tela você irá visualizar todas as áreas criadas para acompanhamento e logística de seus veículos. Essas áreas serão visualizadas apenas após o cadastramento deles na georeferência conforme tópico 3 deste manual que explica como criar áreas

• 1. Clique no ícone “visualizar áreas”
• 2. Pesquise a área criada e cadastrada no software de rastreamento
• 3. Escolhida, clique em “salvar”
• 4. Clicando em salvar a tela irá fechar e a área será exibida no mapa de rastreamento. Ao clicar com o botão direito do mouse sobre ela, será indicado o nome daquela área

1.4 Buscar veículos próximos a um endereço

Através desta ferramenta você conseguirá digitar um endereço e saber qual(is) veículo(s) estão próximos a sua busca, facilitando assim a logística que pretender realizar

• 1. Clique no campo de busca de endereço que fica abaixo da seleção de de placa e digite o endereço que deseja visualizar os veículos próximos
• 2. Ao digitar o endereço será plotado no mapa um ícone em forma de seta indicando o endereço que você pesquisou. Dê um clique com o botão direito sobre ele
• 3. Irá abrir a janela de “buscar veículos próximos” clique nela
• 4. Você irá digitar o raio que deseja de busca conforme sua necessidade de localização, clique em “buscar”
• 5. Será exibido no mapa todos os veículos próximos ao endereço que você realizou a busca

1.5 Percurso realizado pelo veículo no mapa

Nesta tela você irá visualizar todas as posições do veículo em forma de rota no mapa.

• 1. Clique no ícone percurso no mapa
• 2. Clique na lupa de pesquisa da placa
• 3. Pesquise o veículo que deseja exibir o percurso

• 4. Escolha a data inicial de geração do percurso que será exibido
• 5. Escolha a data final de geração do percurso que será exibido
• 6. Clique no botão “gerar percurso” para exibir no mapa de rastreamento

• 7. Os ícones em verde que aparece no mapa, após exibir o percurso, informará status de ignição (ligada/desligada) como também a data e hora em que o veículo passou no local podendo direcionar também a imagem para o google maps/street view

2. Relatórios de rastreamento

2.1 Relatório de posição

Permite que você veja as informações de data e hora da posição, endereço, status de ignição, alimentação do rastreador (voltagem) e velocidade

• 1. Clique no menu relatórios
• 3. Clique no submenu posição
• 3. Clique na lupa de pesquisa para selecionar a placa
• 4. Pesquise e selecione o veículo que deseja gerar o relatório

• 5. Selecione a data inicial e a data final do relatório desejado
• 6 . Clique no botão buscar posições (o relatório será gerado e exibido na mesma tela, na parte inferior)
• 7. Com o relatório gerado na tela, existe a possibilidade de exportar em PDF
• 8. Com o relatório gerado na tela, existe a possibilidade de exportar em Excel

2.2 Relatório de utilização

Permite que você visualize o consumo médio do veículo como também o gasto de combustível em um determinado período. Esse relatório também traz as informações de distância total percorrida pelo veículo (Km), o consumo total (litros) e o total gasto (R$)

• 1. Clique no menu relatórios
• 2. Clique no submenu utilização
• 3. Clique na lupa de pesquisa para selecionar a placa e selecione o veículo que deseja gerar o relatório
• 4. Selecione a data inicial e a data final do relatório desejado
• 5. Preencha o valor do combustível
• 6. Preencha o consumo médio do veículo
• 7. Clique no botão calcular
• 8. Com o relatório gerado na tela, existe possibilidade de exportar em PDF

2.3 Relatório de utilização

Permite que você visualize o tempo em que o veículo ficou em funcionamento, como também o tempo ocioso em um determinado período.

• 1. Clique no menu relatórios
• 2. Clique no submenu horas trabalhadas
• 3. Clique na lupa de pesquisa para selecionar a placa
• 4. Selecione a data inicial e a data final do relatório desejado
• 5. Clique no botão calcular
• 6. Com o relatório gerado na tela, existe a possibilidade de exportar em PDF

3. Georreferência

Através desta ferramenta você irá tornar as coordenadas geograficas conhecidas no sistema de rastreamento podendo através delas criar alertas para o veículo

3.1 Georreferência em raio

Crie no mapa um ponto em raio que será utilizado para alertas

• 1. Clique no menu alertas
• 2. Clique no submenu software
• 3. Clique na opção georreferência
• 4. Clique no botão inserir

• 5. Escolha o nome da georreferência que será criada
• 6. Clique no botão círculo para realizar uma busca de endereço
• 7. Utilize o campo de busca para pesquisar o endereço onde será criado o raio da área

8. Insira o nome da área criada em raio e salve no sistema de rastreamento

• 9. O raio criado permite alterações nos pontos em azul, aumentado ou diminuindo o círculo (raio) criado
• 10. Clique para salvar a área criada em raio no mapa
• 11. Clique para salvar e sair do mapa de georreferência
• 12. Ícone para excluir o raio criado no mapa

3.2 Georreferência em polígono

Desenhe no mapa e dimensione a área que será utilizada para alertas

• 1. Escolha um nome para a georreferência que será criada
• 2. Clique no botão polygon
• 3. Desenhe sobre o mapa a área poligonal clicando sobre ele
• 4. Escolha um nome para a georreferência que foi criada

4. Alertas

Através dessa ferramenta controle entradas/saídas de áreas, emita alertas de excesso de velocidade, determine os períodos em que os alertas ocorrerão, cadastre os e-mails que irão receber as notificações de alertas.

4.1 Cadastro de alertas

• 1. Clique no menu alertas
• 2. Clique no submenu software
• 3. Clique na opção novo
• 4. Selecione o tipo de evento que será criado
• 5. Escolha a georreferência para qual o alerta será criado
• 6. Clique no botão próximo

• 7. Selecione a opção notificar por e-mail (caso deseja receber notificações por e-mail)
• 8. Digite o e-mail (pode ser utilizado mais de um) e clique no botão adicionar
• 9. Clique no Botão próximo

• 10. Selecione a opção integral ou parcial (nesta tela você pode escolher se o alerta será disparado constantemente ou por dias da semana, determinando os horários)
• 11. Para alertas de período parcial escolha dia da semana e hora
• 12. Clique no botão próximo

• 13. Pesquise e selecione o veículo que será associado ao alerta que está sendo criado
• 14. Clique no botão próximo para concluir e finalizar o alerta criado

4.1 Lista de alertas

Lista de alertas criados no sistema de rastreamento

• 1. Clique no menu alertas
• 2. Clique no submenu software
• 3. Clique na opção lista para exibir todos os alertas cadastrados

4.3 Tela de alertas disparados

Tela onde serão gravados os alertas disparados pelo rastreador para o sistema de rastreamento

• 1. Clique no menu alertas
• 2. Clique no submenu software
• 3. Clique na opção disparados para exibir na tela todos os alertas criados e ativos para o sistema de rastreamento para tratamento logístico

5. Cadastro de motorista

Cadastre seu motorista para melhor logística e controle de frota

5.1 Cadastrando o motorista

• 1. Clique no menu motorista
• 2. Clique no submenu lista
• 3. Clique no botão inserir

4. Digite o nome do motorista

5. Selecione o status do motorista como ativo

5.1 Associar veículo a um motorista

Tenha o controle e saiba qual motorista está utilizando o veículo, podendo pesquisar pela placa ou pelo nome do condutor

• 1. Clique no menu motorista
• 2. Clique na opção operação
• 3. Clique no botão inserir

• 4. Pesquise e selecione o veículo
• 5. Pesquise e selecione o motorista anteriormente cadastrado
• 6. Clique no botão confirmar

6. Cadastro de usuário ao rastreamento

Nesta tela crie usuários que irão acessar o sistema de rastreamento e libere permissões para esses usuários para que eles possam monitorar determinados veículos com restrições de ações

• 1. Clique no menu acesso
• 2. Clique no submenu login
• 3. Digite o nome da pessoa que será responsável pelo usuário
• 4. Digite o login (obrigatório ser o e-mail)
• 5. Clique no botão próximo

• 6. Digite um nome para a frota que será rastreada
• 7. Selecione as placas que esse usuário terá acesso para visualização
• 8. Clique no botão próximo

• 9. Clique nas permissões para selecionar o que o usuário que está sendo criado irá visualizar em seu portal de rastreamento
• 10. Clique no botão próximo para finalizar o cadastro do usuário
